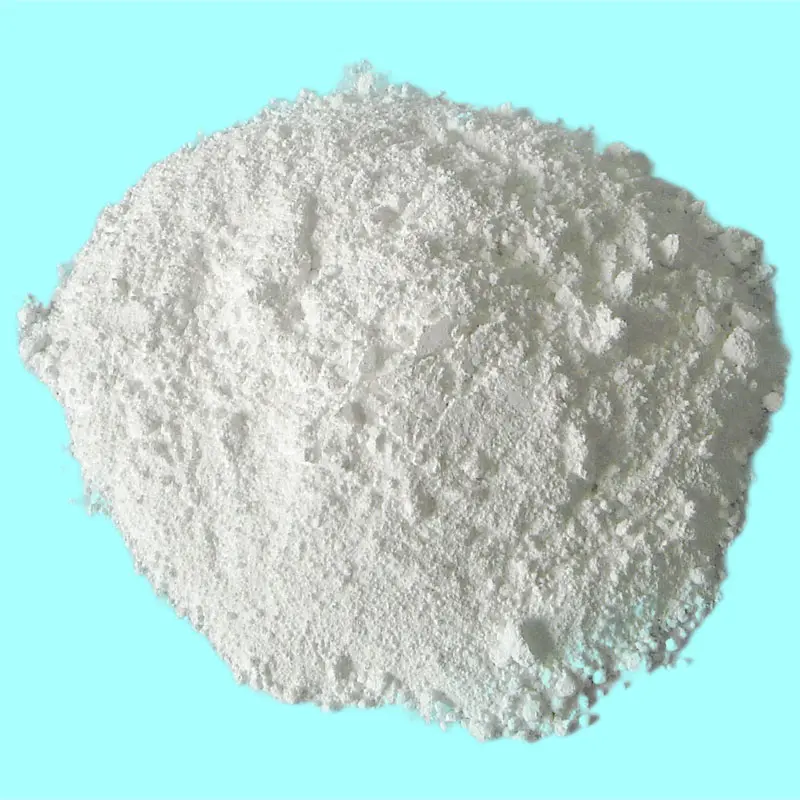

SinkboratHar funksjonene til å fortynne og blokkere brennbare gasser, skumming, absorbere varme, dehydrering, fremme karbonisering og produsere et glassaktig belegg, som kan gi en flammehemmende effekt. Nedbrytningstemperaturen til sinkborat ligner på ingeniørplast, PVC, etc. Den kan frigjøre en stor mengde vanndamp ved høye temperaturer, absorbere varmen som genereres av materialet og redusere overflatetemperaturen til plastmaterialet. Den flammehemmende mekanismen til sinkborat kan grovt forstås fra følgende aspekter.
1. Sinkborat reagerer med organiske halogenider ved høye temperaturer for å generere bor trihalider som kan være flammehemmende i gassfasen. Når ZB reagerer med hydrogenhalogenider produsert ved nedbrytning av flammehemmende polymerer eller halogenflammehemmere, kan sinkforbindelser og borforbindelser genereres i henhold til følgende reaksjon.
2ZnO · 3B2O3 + 12HC1-Zn (OH) C1 + Zncl2 + 3BCL3 + 3HBO2 + 4H2O, de genererte ikke-flyktige sinkforbindelser og borforbindelser fremmer karbonisering og spiller en kondensert fase flammehemmende rolle.
2. Dehydreringstemperaturen til ZB ligner på nedbrytningstemperaturen til en viss høye temperaturtekniske plast. Når ZB dekomponerer ved høy temperatur, forblir det meste av bor og sink i karbonlaget.
3. Når ZB -flammen forsinker PVC, kan bare en liten del av boret omdannes til flyktige borhalogenider og tapt. En liten mengde borhalogenider er ikke bare utilstrekkelig for flammehemming, men vil ødelegge integriteten til karbonlaget. I halogenfrie systemer er rollen som vannfri ZB å forbedre kvaliteten på karbonlaget, mens hydrert ZB hovedsakelig er flammehemmende ved dehydreringsmekanisme. Hvis det flammehemmende systemet inneholder aluminiumhydroksyd, ved omtrent 550 ° C, kan sinkborat danne et porøst keramisk lag som en barriere for varme og masseoverføring. Borforbindelser kan forsinke oksidasjon av grafittstruktur fordi bor kan inaktivere noen oksidasjonsfølsomme reaksjonspunkter på grafittoverflaten. Grafitt eksisterer vanligvis i karbonlaget samtidig som amorft karbon.
4. Når sinkborat brukes i kombinasjon med halogenflammehemmere, kan det spille en rolle i både gassfasen og den kondenserte fasen. Fordi den genererte borhalogenid og vanndampen kan fortynne brennbare og absorbere varme for å kjøle seg ned, kan de spille en gassfase flammehemmende rolle. Den genererte sinkhalogenid kan katalysere dehydroklorering og tverrbinding av visse polymerer (som PVC) i den kondenserte fasen, og har effekten av å undertrykke flammer i gassfasen (bare en liten mengde sinkhalogenid fordamper i gassfasen). Boroksid generert ved reaksjon av syre og ZB kan stabilisere karbonlaget og undertrykke ulmende materialer. Det skal imidlertid påpekes at borid- og sinkforbindelsen som slipper ut i gassfasen er svært begrenset. Borhalogenid er en flammehemmer, og dens funksjon av å fange frie radikaler er av samme størrelsesorden som hydrogenhalogenid.
SinkboratKan brukes som flammehemmende i kabler, gummi, tekstiler, plast, belegg, anti-rustmaling, etc. Fordi den også har insektsikker, antikorrosjon og muggsikker effekter, har den også viktig bruk av beskyttelse av tre og papir. Sinkborat kan brukes alene eller i kombinasjon med andre fosfor- og nitrogenflammehemmere, og det kan også forbedre ytelsen til røykundertrykkelse av materialet.
